DC/DC電源模塊使用說明

一般注意事項

v  輸入電壓范圍

    產品手冊上所標“電壓輸入范圍”是指保證電源模塊各項性能指標下的正常工作電壓范圍。如果輸入電壓超出此范圍可能會造成電源模塊性能不穩定或者損壞，應避免出現此類情況！

v  輸出功率與散熱條件

    電源模塊的輸出功率是指在滿足產品使用條件的情況下產品可長期工作的最大輸出功率。對于DC/DC電源變換器來說，最高工作溫度是指產品外殼(基板)的溫度上限，即在任何情況下都要保證產品外殼(基板)溫度不超過額定最高工作溫度。

   電源產品為功率產品，工作時自身會發熱，DC/DC變換器做為電源集成化的產品自身發熱更加明顯，為保證產品可靠使用，一定要對DC/DC變換器采取一定的散熱措施。

    注：產品的環境溫度測試：自然流動空氣環境下，距DC/DC變換器散熱器面（或底面）3cm距離內的空氣溫度為產品的環境溫度。

v  性能指標

    電源模塊的各項性能指標是在滿足一定的環境條件下測量的，建議用戶對照產品手冊和自身使用條件確定。

v  安裝和焊接

    對于多數電源模塊而言，其封裝結構呈對稱性，因此安裝前應仔細確認方向和對位腳，以免帶來不必要的損失！

    安裝電源模塊時，首先固定電源模塊,再對引腳進行焊接。避免直接對電源模塊的引腳施加過大的插拔力，造成引腳松動和脫落。

    對于沒有安裝孔的電源模塊，應另行采用適當?shù)耐夤潭ǚ绞剑ㄈ鐚Π惭b在板級的模塊周圍與板間點膠粘連）對產品進行固定。電源模塊的引腳不能作為直接固定受力點！

引腳焊接溫度不應超過300℃，連續焊接時間不應超過3S。

應 用

    DC/DC變換器是將電源的主要功能集成在一起的直流變直流產品，由于其本身為功率變換部分的集成，所以不附帶有高效濾波電路和其它特性電路，故不能將DC/DC變換器直接當做電源來應用，一般DC/DC電源變換器在應用時需要注意以下幾點。

v  盡量保證產品輸入端的電壓穩定，如不能保證則需要在輸入端增加濾波電路如濾波器等。

v  如果對輸出紋波要求較高需在輸出端增加濾波電路如濾波器等。

    通常DC/DC電源變換器是作為“板載”電源使用，其優點是：

v  板載電源可以將產品與負載距離縮短，可以使連接線損耗大大降低，EMI和輸出指標得到保證。

v  可以根據實際負載需要訂購產品，靈活、方便。

v  DC/DC變換器為隔離式產品，可以方便地設置數字地和模擬地。

v  多個產品應用時熱源分散，分系統熱設計方便，可靠性高。

v  維護方便、成本低、時間短。

不合適、不恰當?shù)臏y試方法和條件會使測量結果產生偏差?？陀^、正確地反映和測量開關電源輸出電壓的紋波電壓是十分必要的。

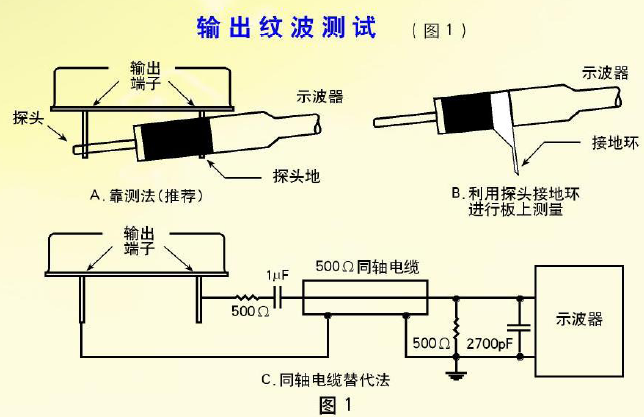

    圖1是標準測試方法，測試帶寬20MHz，A、B法為手動測試使用方法，C為自動測試使用方法（測量結果為實際值的1/2）。

注：不同的測試條件也會影響輸出紋波的測試結果，例如產品輸入電壓紋波大也會通過傳導和耦合傳遞到輸出端，影響測量結果。

外 設

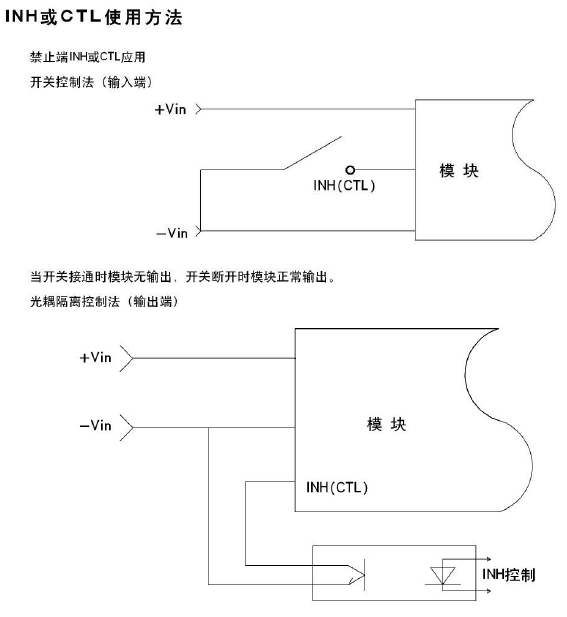

    如果用戶采用以下方案，將會提高分系統（系統）的可靠性、降低模塊輸出噪聲、避免誤操作以及電源模塊失效對分系統（系統）造成的損傷與破壞。

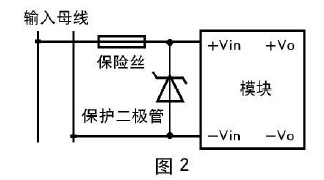

v  輸入保險絲和保護二極管（圖2）在模塊的輸入端口安裝保險絲和保護二極管，防止輸入電壓反接、輸入瞬態過電壓和模塊失效將輸入母線短路。建議保險絲選擇熔斷時間小于10mS、額定電流大于3倍額定輸入電流的速熔保險絲；保護二極管按輸入條件選擇耐壓和電流，也可以選擇TVS管。

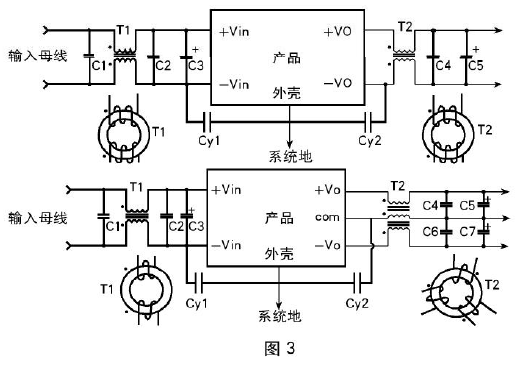

C1、C2：薄膜、滌綸或二類陶瓷電容器，耐壓大于實際最大輸入電壓，典型容量選擇按2μF/A取值;

C3：高頻用低ESR鋁電解或鉭電解電容器，耐壓大于實際最高輸入電壓，典型容量選擇按40μF/A取值，   如果為二類陶瓷或薄膜電容，典型容量選擇按10μF/A取值.

C4、C5(C6、C7)：低ESR鋁電解或鉭電解電容器，耐壓大于實際最高輸入電壓，典型容量選擇按40μF/A取值，如果為二類陶瓷或薄膜電容，典型容量選擇按10μF/A取值.

CY1、CY2：Y電容器，容量和耐壓視系統要求而定。

T1：共模電感,實際典型選擇電感量按10～40μH/V選擇，額定電流大于2倍輸入電流。

T2：共模電感,實際典型選擇電感量按10～40μH/V選擇，額定電流大于3倍輸出電流。

以上數據僅供參考，具體請參見相關濾波器設計書籍、資料以及實驗驗證。

安 全

    對于AC/DC和DC/DC高壓輸入（輸出）的產品，由于存在可能危及生命的高電壓，敬請用戶注意使用安全、切勿帶電操作！

返 修

    如果產品出現故障，請與我公司銷售工程部聯系，說明故障現象，并以快捷的方式將故障品寄回。本公司將根據實際情況進行維修或更換。

    本公司民用級產品保修一年，工業級產品保修兩年，軍用級產品保修三年，終身維護。

請勿擅自對產品進行拆卸，否則將對產品故障原因的分析判斷工作造成困難，甚至可能導致產品不可修復。

DC/DC電源模塊訂貨說明

    建議用戶在訂貨時參照本說明，盡可能地提供詳細要求，避免因溝通不暢而帶來的不便，也可以縮短供貨周期。

v  輸入電壓選擇

    標稱輸入電壓范圍為滿足所有使用條件及負載條件下能保證產品可靠工作的輸入電壓范圍，用戶可根據實際輸入條件進行選擇，為保證產品的質量和周期，建議用戶盡量選擇標準的通用輸入范圍，如果要求輸入范圍特殊，請與我公司相關技術人員聯系確認。

v  產品系列 、等級選擇

    建議用戶根據自身使用條件（溫度等級、散熱條件、安裝方式、結構等）和質量可靠性要求，對照本公司產品手冊選擇合適的產品系列。

v  產品輸出功率選擇

    產品標稱輸出功率定義為:滿足使用環境條件和性能指標條件下的輸出功率，用戶可根據實際最大功率選擇合適的產品功率等級，建議適當?shù)亟殿~使用。

    注意：當使用環境條件超過產品要求時，產品的指標可能會變差，也有可能導致產品不正常工作甚至損壞。

v  產品輸出組數選擇

建議用戶盡量減少輸出電壓組數，主電源的輸出組數越少越好。當需要多組輸出電壓時建議增加模塊數量而不是增加輸出組數，這樣既有利于提高系統的性能、靈活性和可靠性，同時可以提高可維修性。

v “標準產品”和“定制產品”

建議用戶在選擇產品時選用手冊中的“標準產品”，這樣既可以縮短訂貨周期，又能降低成本。

對于有特殊要求的產品，請與我公司技術人員進行交流確認，并在合同中注明。

v  負載特性

開關電源產品一般適用于阻性負載，當用戶需要使用在容性或感性負載條件下時，請與我公司技  術人員進行交流確認，并在合同中注明負載特性（未注明時按阻性負載設計）。

v  對稱和不對稱負載

雙路輸出產品有“對稱負載”和“不對稱負載“兩種負載應用要求。

負載要求對稱的產品在滿足性能指標的條件下允許負載有不超過20%額定負載的不對稱（雙路負載都不超過5%額定負載或1W的情況下），否則產品指標可能會超出指標要求的范圍，影響使用甚至損壞負載或電源模塊；而不對稱負載要求的產品無此要求。二者的外形體積和價格不完全一致，建議用戶根據實際使用條件選擇合適的產品。
