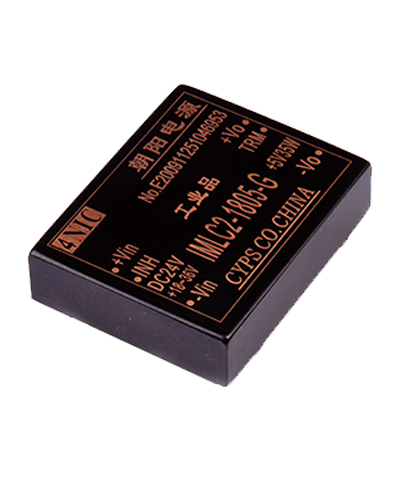

IML系列（傳導散熱）集成模塊的特點：功率密度可達到120W/in3,同時具有遙控、輸出電壓可調功能和補償功能?？蒔in to Pin替代世界通用標準型1/4磚和1/2磚的DC/DC電源模塊。
特性
輸入電壓覆蓋范圍：DC9V～80V
輸出電壓覆蓋范圍：DC3.3V～36V
輸出功率覆蓋范圍：30W～200W
最寬工作溫度范圍：-55℃～+105℃
最寬額定輸入范圍：4倍（如DC9V～36V）
最高效率：可達93%
絕緣電阻：DC500V≥200MΩ
專用技術：8A級驅動強化
低功耗功率元件使用
特性溫度平衡技術
一般規格 詳細產品規格,請參考產品數據表
參數 | 規格 | 備注 |
輸出電壓精度 | ±0.1 V | 全輸入范圍，全負載范圍 |
電壓調整率 | ≤0.1% | 全輸入范圍，10%～100%負載 |
電壓可調范圍 | ≥10% | 電壓可調節下限D(zhuǎn)C3.2V |
電流調整率 | ≤0.5% | 全輸入范圍，空載一滿載 |
遙控電壓門限 | 2.5V～4V | 安全門限-0.5V～40V |
遙控電流 | 0.4～2mA | 不同產品有差異 |
工作頻率 | 190KHz～420 KHz | 固定值，不同產品有差異 |
紋波電壓（Vp-p） | ≤1%Vo | 20MHz帶寬及外圍電路保證 |
IMLD系列最大功率配置表：
輸入寬度
| 輸入范圍 （DCV）
| 輸出電壓（DC）/最大額定輸出功率（W） | ||||||
3.3V | 5V | 12V | 15V | 24V | 28V | 32V | ||
1 | 09(9-15) | 65 | 90 | 100 | 100 | 100 | 100 | 100 |
1 | 20(20-32) | 65 | 90 | 100 | 100 | 100 | 100 | 100 |
1 | 40(40-60) | 65 | 90 | 100 | 100 | 100 | 100 | 100 |
2 | 09(9-18) | 65 | 90 | 100 | 100 | 100 | 100 | 100 |
2 | 18(18-36) | 65 | 90 | 100 | 100 | 100 | 100 | 100 |
2 | 36(36-72) | 65 | 90 | 100 | 100 | 100 | 100 | 100 |
3 | 10(10-30) | 65 | 90 | 100 | 100 | 100 | 100 | -- |
3 | 15(15-45) | 65 | 90 | 100 | 100 | 100 | 100 | -- |
3 | 24(24-72) | 65 | 90 | 100 | 100 | 100 | 100 | -- |
IMLE系列最大功率配置表
輸入 寬度
| 輸入范圍 （DCV）
| 輸出電壓（DC）/最大額定輸出功率（W） | ||||||
3.3V | 5V | 12V | 15V | 24V | 28V | 32V | ||
1 | 09(9-15) | 75 | 100 | 150 | 150 | 150 | 150 | 150 |
1 | 20(20-32) | 75 | 100 | 150 | 150 | 150 | 150 | 150 |
1 | 40(40-60) | 75 | 100 | 150 | 150 | 150 | 150 | 150 |
2 | 09(9-18) | 75 | 100 | 150 | 150 | 150 | 150 | 150 |
2 | 18(18-36) | 75 | 100 | 150 | 150 | 150 | 150 | 150 |
2 | 36(36-72) | 75 | 100 | 150 | 150 | 150 | 150 | 150 |
3 | 10(10-30) | 75 | 100 | 150 | 150 | 150 | 150 | -- |
3 | 15(15-45) | 75 | 100 | 150 | 150 | 150 | 150 | -- |
3 | 24(24-72) | 75 | 100 </td%3 | |||||
