詳細介紹產品以實物為準圖片僅供參考

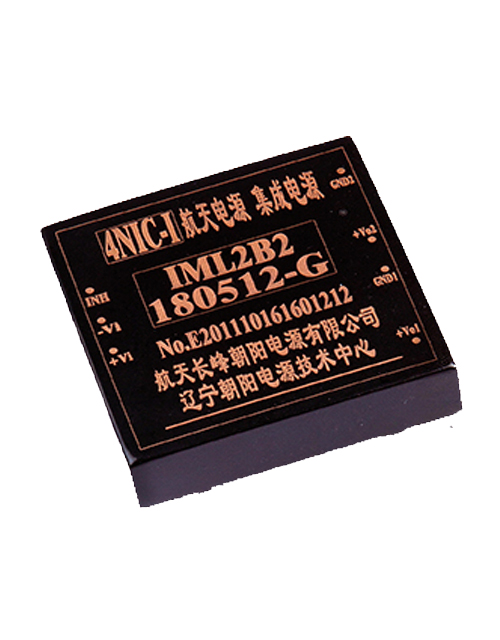

4NIC-IMZL低高度集成模塊

低高度集成模塊

IMZL系列低高度集成模塊的特點：采用先進的功率、散熱和結構設計，功率密度可達到到35W/in3,體積比通用型DC/DC變換器縮減50%，效率提高4%～10%。特別是其低高度設計應用場合更廣。

特性

輸入電壓覆蓋范圍：DC6V～80V

輸出電壓覆蓋范圍：DC3.3V～36V

輸出功率覆蓋范圍：2W～25W

最寬工作溫度范圍：-55℃～+105℃

最寬額定輸入范圍：5倍（如DC9V～45V）

最高效率：可達90%

絕緣電阻：DC500V≥200MΩ

專用技術：一體平面散熱結構

效率平衡技術

低靜態功耗技術

一般規格 詳細產品規格,請參考產品數據表

參數	規格	備注
輸出電壓精度	±0.1 V	全輸入范圍，全負載范圍
電壓調整率	≤0.1%	全輸入范圍，10%～100%負載范圍
電壓可調范圍	≥10%	電壓可調節下限DC3.2V(IMZLZ產品除外)
電流調整率	≤0.5%	全輸入范圍，空載一滿載
遙控電壓門限	2.5V ～4V	安全門限-0.5V～40W
遙控電流	0.4～2mA	僅限IMZLC產品具有此功能
工作頻率	200KHz～550 KHz	固定值，不同產品有差異
紋波電（VP-P）	≤1%Vo	20MHz帶寬
靜態電流	3mA～25mA	不同規格產品具有差異
等效電容	≤ 2000PF	固定值，不同產品有差異

外形尺寸（L×W×Hmm）		基本特點和特性
IMZLZ型	20×10×7.5	5面屏蔽外殼，單路輸出，最高可達3W
IMZLA型	20×20×7.5	5面屏蔽外殼，單路輸出，最高可達6W
IMZLB型	28×20×8	5面屏蔽外殼，單路輸出，最高可達10W
IMZLC型	40×28×9.5	5面屏蔽外殼，單路輸出，最高可達25W

IMZLZ系列標準產品配置表

型號	輸入范圍	輸出范圍	額定輸出功率
IMZLZ-1605-X	DC16V-40V	5V	1.5W
IMZLZ-1612-X	DC16V-40V	12V	2W
IMZLZ-1615-X	DC16V-40V	15V	2W

IMZLA系列最大功率配置表

輸入寬度	輸入范圍（DCV）	輸出電壓（DC）/最大額定輸出功率（W）
輸入寬度	輸入范圍（DCV）	3.3V	5V	12V	15V	24V	28V	36V
1	06(6-9)	4	5	5	5	5	5	5
1	09(9-16)	4	5	6	6	6	6	6
1	20(20-32)	4	5	6	6	6	6	6
2	06(6-12)	4	5	5	5	5	5	5
2	09(9-18)	4	5	6	6	6	6	6
2	18(18-36)	4	5	6	6	6	6	6

IMZLB系列最大功率配置表

輸入寬度	輸入范圍（DCV）	輸出電壓（DC）/最大額定輸出功率（W）
輸入寬度	輸入范圍（DCV）	3.3V	5V	12V	15V	24V	28V	36V
1	06(6-9)	8	10	10	10	10	10	10
1	09(9-16)	8	10	12	10	12	12	12
1	20(20-32)	8	10	12	12	12	12	12
2	06(6-12)	8	10	10	10	10	10	10
2	09(9-18)	8	10	12	12	12	12	12
2	12(12-24)	8	10	12	12	12	12	12
2	18(18-36)	8	10	12	12	12	12	12

IMZLC系列最大功率配置表

輸入寬度	輸入范圍（DCV）	輸出電壓（DC）/最大額定輸出功率（W）
輸入寬度	輸入范圍（DCV）	3.3V	5V	12V	15V	24V	28V	36V
1	09(9-16)	20	25	30	30	30	30	30
1	20(20-32)	20	25	30	30	30	30	30
1	40(40-60)	20	25	30	30	30	30	30
2	09(9-18)	20	25	30	30	30	30	30
2	12(12-24)	20	25	30	30	30	30	30
2	18(18-36)	20	25	30	30	30	30	30

產品訂購注意事項

? 本系列產品僅提供單路輸出產品；

? 所有產品最大額定功率為在自然散熱，溫升為35℃條件下確定。在密閉環境或熱源環境下需進行功率降額。在傳導及風冷散熱條件下可以降低溫升，但不建議超過最大額定功率。

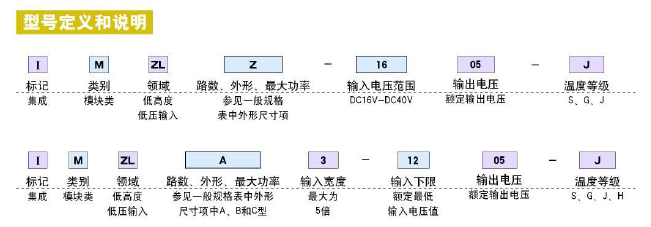

產品訂購舉例

如果您選擇額定輸入電壓為DC24V，輸入范圍為DC18V～36V，輸出為5V最大使用3A的低高度集成模塊產品，除工作溫度、體積和成本無其它特殊要求，推薦選擇IMZLC2-1805-J或IMZLC2-1805-H，即DC18V～DC36V的輸入范圍，額定輸出電壓為5V最大功率為20W的軍用級或航天級底高度集成模塊.
