產品特點：

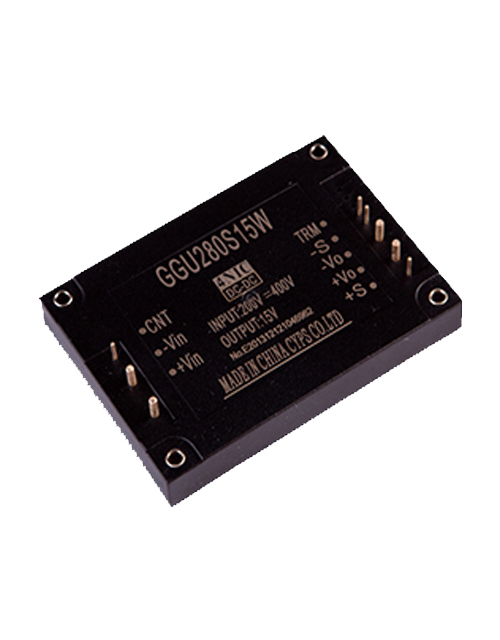

緊湊小型的DC/DC功率模塊
適配市電電網
高度集成，外圍元器件少
接駁靈活，縮短二次開發周期
產品特性：
輸入電壓：DC200V～400V 輸出電壓： DC5V～48 V 輸出功率： 50W、75W、100W、150W、300W 功 率： 高達90% 功 能 ：輸出過壓保護、過流保護、禁止端、S端補償功能 | 溫度范圍： 工作溫度（基板）：工業級 -25℃~+55℃ 民用級 0℃~+50℃ |
一般規格
參數 | 規格 | 備注 |
工作頻率 | 300kHz±30 kHz | |
電壓精度 | ≤0.5% | |
電壓調整率 | ≤0.5% | |
電流調整率 | ≤1% | |
輸出紋波 | ≤1% | |
效率 | 80%~90% | |
輸出電壓調節范圍 | ±10% | |
抗電強度輸入到輸出 | AC1500V 輸入到基板：AC1500V 輸出到基板：DC500V | |
冷卻方式 | 傳導冷卻 |
引腳定義:
| 引腳 | 50W引腳定義 | 75W引腳定義 | 100W引腳定義 | 150W引腳定義 | 65W引腳定義 |
| 1 | CNT | CNT | CNT | CNT | CNT |
2 | -Vin | -Vin | -Vin | -Vin | -Vin |
3 | +Vin | +Vin | +Vin | +Vin | +Vin |
4 | +Vo | +Vo | +S | +S | +S |
5 | -Vo | -Vo | +Vo | +Vo | +Vo |
6 | TRM | TRM | -Vo | +Vo | +Vo |
7 | -S | -Vo | -Vo | ||
8 | TRM | -Vo | -Vo | ||
9 | -S | -S | |||
10 | TRM | TRM | |||
11 | PC | ||||
12 | IOG | ||||
13 | AUX |

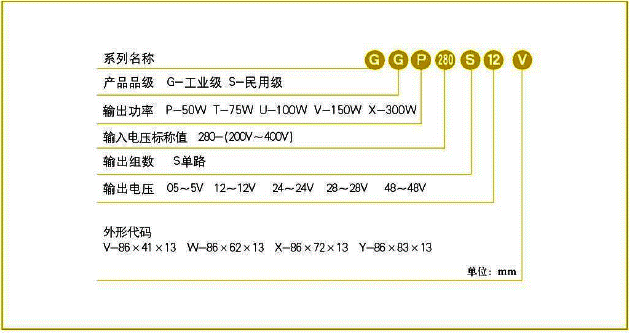

型號配置：

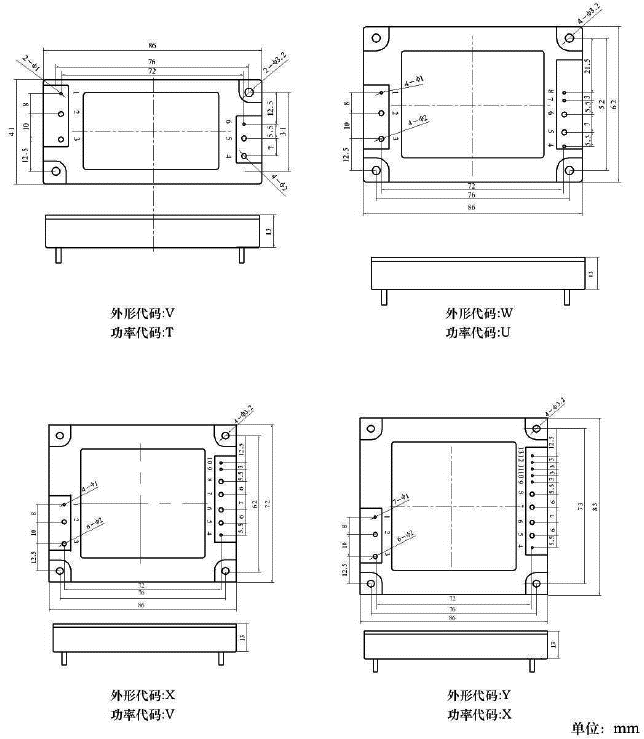

外形尺寸圖：
