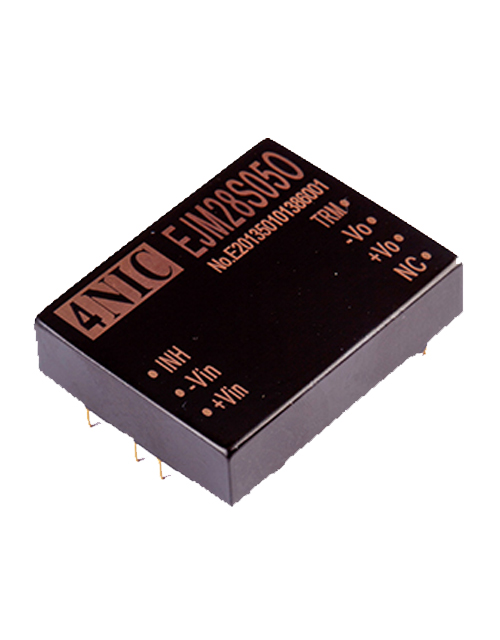

產品特點：
E系列電源模塊是H系列電源模塊的升級產品，在保持原有外形尺寸、指標不變的基礎上，提高模塊功率密度和可靠性。
E系列電源模塊采用多層電路板SMT工藝，5面金屬外殼一體化實體封裝，自然空冷散熱，適用于車載、艦載、地面設備等領域。
軍用級產品最低貯存溫度-55℃，最低工作溫度-45℃；最高貯存溫度+105℃，最高工作溫度+85℃。軍用級產品執行SJ20668行業標準。工用級產品和民用級產品滿足企業標準及國家相關標準。
本系列產品具有輸入電壓范圍寬、輸出控制及多種保護功能。
本系列產品采用通用外型結構，可替代進口同類產品（日本LAMBDA、美國POWER ONE），同類通用產品可進行替換。
產品特性： 溫度范圍：
輸入電壓額定值：DC28V 工作溫度（殼溫）： 軍用級-45℃～+85℃
輸入電壓范圍：DC16V～40V 工業級-25℃～+55℃
民用級0℃～+50℃
一般規格
參數 | 規格 | 備注 |
輸出電壓 | 3.3V、5V、12V、15V、24V | |
輸出功率 | 3W、6W、12W、18W、30W | 5V輸出功率為額定功率的80% 3.3V輸出功率為額定功率的70% |
電壓精度 | ≤±1%或±100mv（取最大絕對值） | |
電壓調整率 | ≤1%或±100mv（取最大絕對值） | Vin=輸入最小值～最大值 |
電流調整率 | ≤1%或±100mv（取最大絕對值） | 10%～100%負載 |
交叉調整率 | +Po：≤3%、- Po：≤8% | +Po：20～80%、- Po：20～80% |
輸出紋波電壓峰峰值 | ≤1%（當V0≤5V時，≤2%） | 額定輸入，滿載輸出，20MHz帶寬 |
過壓保護點 | 110%～140% | |
過電流保護點 | ≥120% | 額定輸入 |
效率 | 78%～90% | |
絕緣電阻 | DC500V≥200MΩ | 標準大氣條件 |
靜態電流 | ≤30mA | 額定輸入條件 |
工作頻率 | 250kHz～400 kHz | 不同產品略有差異 |
引腳定義:
3W引腳定義 | 6W引腳定義 | 10W引腳定義 | 18W引腳定義 | 30W引腳定義 | ||||||
引 腳 | 單路 | 雙路 | 單路 | 雙路 | 單路 | 雙路 | 單路 | 雙路 | 單路 | 雙路 |
1 | -Vin | -Vin | -Vin | -Vin | +Vin | +Vin | +Vin | +Vin | +Vin | +Vin |
2 | +Vin | +Vin | +Vin | +Vin | -Vin | -Vin | -Vin | -Vin | -Vin | -Vin |
3 | +Vo | +Vo | +Vo | +Vo | -Vo | -Vo | -Vo | -Vo | INH | INH |
4 | 無此腳 | COM | 無此腳 | COM | 無此腳 | COM | 無此腳 | COM | TRM | TRM |
5 | -Vo | -Vo | -Vo | -Vo | +Vo | +Vo | +Vo | +Vo | -Vo | -Vo |
6 | +Vo | COM | ||||||||
7 | NC | +Vo | ||||||||
外形代碼 | EA | EA | EB | EB | M | M | N | N | O | O |

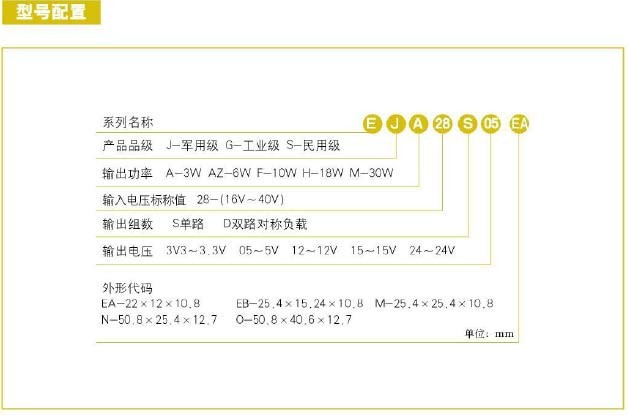

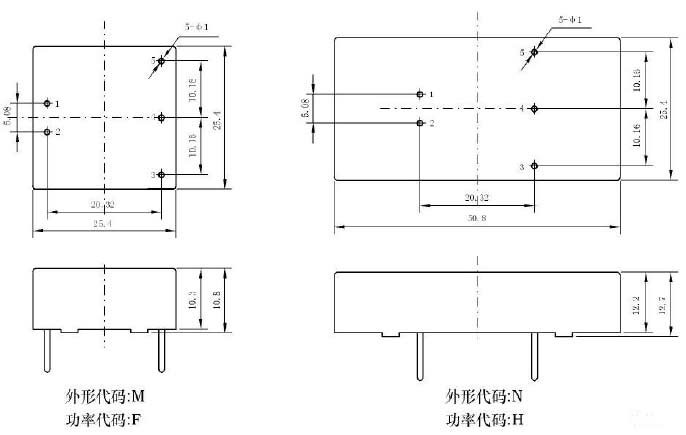

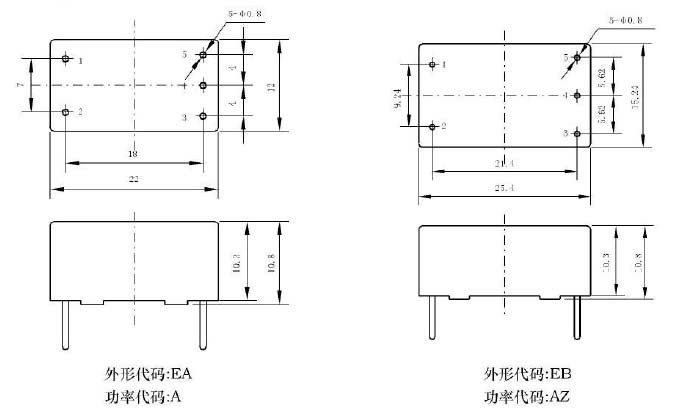

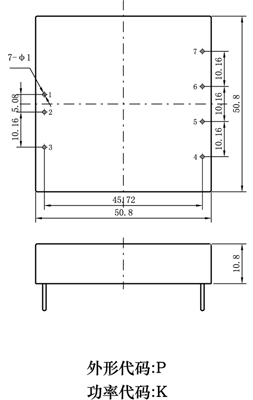

外形尺寸圖:
單位:mm
