IEL集成電源兼容類模塊化電源

IEL及IELXT系列集成電源的特點：

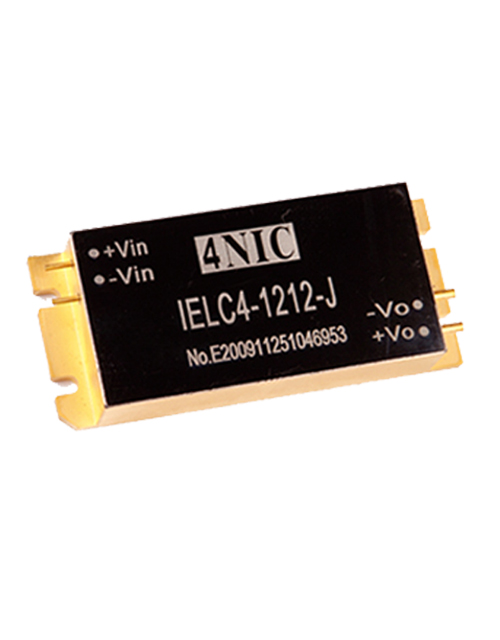

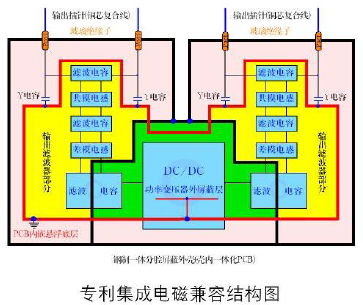

采用濾波器、DC/DC變換器、電磁屏蔽一體化設計方案，同時采用先進功率、散熱和結構設計，使電源無論在紋波、效率、可靠性、抗浪涌、抗振動、電磁兼容性和功率密度上都有了很大的提高。在性能、體積、效率等各方面都優于傳統的組合式產品。

低壓集成電磁兼容電源zhuanli號：ZL2010201089984

特性

輸入電壓覆蓋范圍：DC6V-80V

輸出電壓覆蓋范圍：DC3.3V～36V

輸出功率覆蓋范圍：3W～35W

最寬工作溫度范圍：-55℃～+105℃

最寬額定輸入范圍：5倍（如DC9V～45V）

最高效率：可達89%

絕緣電阻：DC500≥200MΩ

專用/zhuanli技術：結構zhuanli

R網絡信號穩定技術 一體平面散熱結構

集成EMI放電設計 效率平衡技術

特性溫度平衡技術 軟連接技術

6-12層一體化PCB設計

一般規格 詳細產品規格,請參考產品數據表

參數	規格	備注
輸出電壓精度	±0.1 V	全輸入范圍，全負載范圍
滿負載輸出紋波（Vp-p）	8mV	100MHz帶寬，典型值，IELA型12V輸出
滿負載輸出紋波（Vp-p）	20mV	300 MHz帶寬，典型值，IELA型12V輸出
反射紋波電流	1%Ii	典型值
靜態電流	3mA～25mA	不同規格產品具有差異
EMI放電電容	470～2200PF	固定值
過欠壓浪涌	≥20%	在輸入電壓覆蓋范圍內，時間小于5S

外形尺寸（L×W×Hmm）		基本特點和特性
IELZ型	50.8×15.24×15.24	全屏蔽外殼，單路輸出，最高可達12W
IELA型	76.2×15.24×15.24	全屏蔽外殼，單路輸出，最高可達18W
IELB型	76.2×25.24×15.24	全屏蔽外殼，單路輸出，最高可達35W
IELD型	116.8×63.5×12.7	全屏蔽外殼，單路輸出，最高可達120W
IELZT型	37.5×13.5×15	5面屏蔽外殼，單路輸出，最高可達12W
IEL2Z型	48×28×15.24	全屏蔽外殼，兩路獨立輸出，單路最高6W
電磁兼容性	無需外加或僅外加很少元件或?yàn)V波器即可
其它特性	等同或優于同功率水平通用型DC/DC變換器

最大功率配置表

IELZ系列

輸入寬度	輸入電壓單位:V	輸出電壓/最大輸出功x
輸入寬度	輸入電壓單位:V	3.3V	5V	8V	12V	15V	24V	28V	36V
1	09（9—16）	8	10	12	12	12	12	12	12
1	20（20—32）	8	10	12	12	12	12	12	12
2	09（9—18）	8	10	10	12	12	12	12	12
2	18（18—36)	8	10	10	12	12	12	12	12
3	10（10—30）	8	10	10	10	12	12	12	---
3	15（15—45）	8	10	10	10	12	12	12	---
4	09（9—36）	6	8	8	10	10	10	---	---
4	12（12—42）	6	8	8	10	10	10	---	---
5	09（9—45）	6	8	8	10	10	---	---	---

IELA系列

輸入寬度	輸入電壓 ( 單位:V )	輸出電壓/最大輸出功率
輸入寬度	輸入電壓 ( 單位:V )	3.3V	5V	8V	12V	15V	24V	28V	36V
1	09（9—16）	10	15	15	15	15	15	15	15
1	20（20—32）	10	15	15	15	15	15	15	15
2	09（9—18）	10	15	15	15	15	15	15	15
2	18（18—36)	10	15	15	15	15	15	15	15
3	10（10—30）	10	15	15	12	15	15	15	---
3	15（15—45）	10	15	15	12	15	15	15	---
4	09（9—36）	8	12	12	12	12	12	---	---
4	12（12—42）	8	12	12	12	12	12	---	---

IELB系列

輸入寬度	輸入電壓 ( 單位:V )	輸出電壓/最大輸出功率
輸入寬度	輸入電壓 ( 單位:V )	3.3V	5V	8V	12V	15V	24V	28V	36V
1	09（9—16）	20	25	30	30	30	12	30	30
1	20（20—32）	20	25	30	30	30	30	30	30
2	09（9—18）	20	25	25	30	30	30	30	30
2	18（18—36)	20	25	25	30	30	30	30	30
3	10（10—30）	20	25	25	25	30	30	30	---
3	15（15—45）	20	25	25	25	30	30	30	---
4	09（9—36）	15	20	20	25	25	25	---	---
4	12（12—42）	15	20	20	25	25	25	---	---

IELZT系列

輸入寬度	輸入電壓 ( 單位:V )	輸出電壓/最大輸出功率
輸入寬度	輸入電壓 ( 單位:V )	3.3V	5V	8V	12V	15V	24V	28V	36V
1	09（9—16）	8	10	12	12	12	12	12	12
1	20（20—32）	8	10	12	12	12	12	12	12
2	09（9—18）	8	10	10	12	12	12	12	12
2	18（18—36)	8	10	10	12	12	12	12	12
3	10（10—30）	8	10	10	10	12	12	12	---
3	15（15—45）	8	10	10	10	12	12	12	---
4	09（9—36）	6	8	8	10	10	10	---	---
4	12（12—42）	6	8	8	10	10	10	---	---
5	09（9—45）	6	8	8	10	10	---	---	---

IEL2Z系列

輸入寬度	輸入電壓( 單位:V )	輸出電壓（DC）/最大額定輸出功率(W)
1	09（9—16）	3.3V~36V中任意兩路獨立輸出，每路輸出功率不超過6W，總功率不超過12W
1	20（20—32）
2	09（9—18）
2	18（18—36)
3	10（10—30）	3.3V~28V中任意兩路獨立輸出，每路輸出功率不超過6W，總功率不超過12
3	15（15—45）	3.3V~28V中任意兩路獨立輸出，每路輸出功率不超過6W，總功率不超過12
4	12（12—42）	3.3V~24V中任意兩路獨立輸出，每路輸出功率不超過6W，總功率不超過12W

使用方法及注意事項

? 一般使用方法(4倍輸入范圍以內,－55℃～＋105℃環境溫度內):將輸入、輸出直接連接至供電端和負載端既可；超寬輸入范圍（4倍輸入范圍以上）使用方法：在上一條的基礎上在輸入輸出端各加一電容即可（在輸入下限和輸入上限保證功率降額）；

多臺同時使用方法：直接使用，不需外加元件；

?GJB181-86輸入過壓浪涌滿足方法（IELX4-12系列對應）：將產品輸入加一浪涌濾波器，浪涌電壓鉗位至50V即可，或者外加其它電壓鉗位電路；

? GJB181-86輸入尖峰滿足方法（IELX4-12系列對應）：將產品輸入加一級濾波器和大容量濾波器即可，或者外加其它電壓鉗位電路；

? GJB181-86欠壓浪涌滿足方法（IELX4-12系列對應）：將產品輸入斷加一大容量電容即可；

?GJB181A-97過欠壓浪涌滿足方法（IELX4-12系列對應）：本產品直接滿足，不需額外元件；

? GJB151A-97電磁兼容滿足方法：與通用DC/DC變換器接法相同；

? 本產品輸入、輸出不可反接電壓，不可長時間接入超過額定電壓20%以上的外加電壓；

? 本產品不具備防雷、防電離、防空間輻射功能，需要此類用途時請外加保護措施；

?IEL產品外殼基本材料為數銑鋼制（IELXT產品外殼為沖壓銅制），不可長時間置于強酸、強堿環境下；

? 本產品工作/貯存時外殼溫度不可長時間超過125℃，否則會造成產品指標變低，可靠性降低甚至損壞；

?本產品不支持長時間短路，長時間短路會造成產品指標變低，可靠性降低甚至損壞；

?本產品為低壓產品，不可采用高壓市電、高絕緣方式進行測試；

?本產品為功率產品，雖然效率很高，但是自身發熱量不同于其它電子產品，使用時請保證良好的自然散熱或外加其他散熱措施；

雖然本產品采用標準化設計，但是不同的產品在具體設定上大大不同，不代表所有產品都可以使用到5倍的輸入范圍，如IELA2-18產品（輸入范圍為DC18V～36V）不可以當作IELA3-15（輸入范圍為DC15V～45V）的輸入范圍使用，G級產品也不可以當作H級產品使用，否則會導致產品指標變差甚至工作不正常。

產品訂購注意事項

?4NIC-IEL系列產品為代表航天電源高技術水平的產品，針對彈載和機載領域設計，也可以應用到對體積、抗干擾和極低紋波要求極高的場合。

?4NIC-IELXT系列產品為4NIC-IEL系列產品的低成本簡化產品，除在屏蔽結構與用料方面與IEL系列不同外，其它設計特性與IEL系列基本相同。適合性價比較高場合。

如果使用條件要求不高建議選擇4NIC-IMZL系列、4NIC-IML系列集成模塊或4NIC-DC系列DC/DC變換器。

4NIC-IEL系列不提供商業級產品。

? 4NIC-IELXT系列提供全品級產品

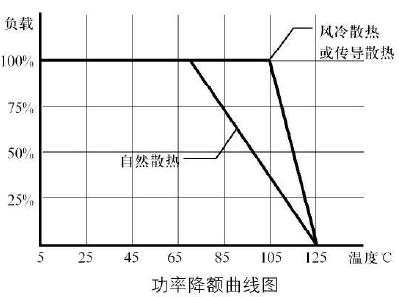

? 所有產品最大額定功率為在自然散熱，溫升為35℃條件下確定。

?在密閉環境或熱源環境下需進行功率降額；在傳導散熱條件下可以降低溫升，但不建議超過最大額定功率。

產品訂購舉例

? 如果您選擇額定輸入電壓為DC24V，輸出為12V最大1A的集成電源產品，輸入比較穩定，使用溫度范圍一般，體積和成本要求較高，推薦選擇IELZT1-2012-G，即IELZT型，DC20V～DC32V的輸入范圍，額定輸出電壓為12V最大功率為12W的工業級集成電源。

? 如果您想選擇機載用電源，輸出為12V最大1A，需要滿足GJB181-86中對輸入浪涌的要求，并且在電磁兼容性、體積等方面要求都較高時，建議選擇IELA4-1212-J或IELA4-1212-H產品，以上兩種產品自身即可實現對應的欠壓浪涌要求，外加一簡單共模濾波器和維持電容器即可滿足過壓浪涌要求。
