產品特點:

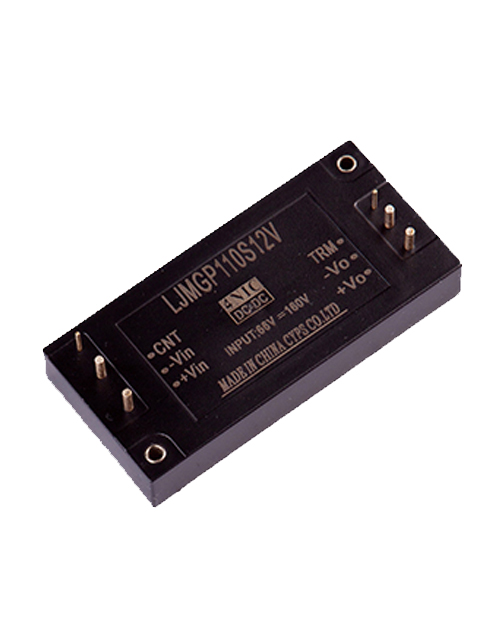

LJM 系列DC/DC電源模塊專為鐵路機車、機車通訊、進站信號設備、機車控制系統等領域應用而設計的產品，輸入電壓范圍寬、功率密度大。
產品特性： 輸入電壓：DC66V～160V 輸出電壓： DC5V～48V 輸出功率： 50W、75W、100W、150W、300W 效 率：高達90% 功 能：輸出過壓保護、過流保護、禁止端、S端補償功能 | 溫度范圍： 工作溫度（基板）：工業級-25℃～+55℃ 民用級0℃～+50℃ |
一般規格
詳細產品規格,請參考產品數據表
參數 | 規格 | 備注 |
電壓精度 | ≤0.5% | |
工作頻率 | 300kHz±30kHz | |
電流調整率 | ≤1% | |
電壓調整率 | ≤0.5% | |
輸出紋波 | ≤1% | |
效率 | 80%～90% | |
輸出電壓調節范圍 | ±10% | |
抗電強度 |
輸入到輸出：AC1500V 輸入到基板：AC1500V 輸出到基板：DC500V | 漏電流≤10mA、1min |
冷卻方式 | 傳導冷卻 |
引腳定義:
引腳 | 50W引腳定義 | 75W引腳定義 | 100W引腳定義 | 150W引腳定義 | 300W引腳定義 |
1 | CNT | CNT | CNT | CNT | CNT |
2 | -Vin | -Vin | -Vin | -Vin | -Vin |
3 | +Vin | +Vin | +Vin | +Vin | +Vin |
4 | +Vo | +Vo | +S | +S | +S |
5 | -Vo | -Vo | +Vo | +Vo | +Vo |
6 | TRM | TRM | -Vo | +Vo | +Vo |
7 | -S | -Vo | -Vo | ||
8 | TRM | -Vo | -Vo | ||
9 | -S | -S | |||
10 | TRM | TRM | |||
11 | PC | ||||
12 | IOG | ||||
13 | AUX |

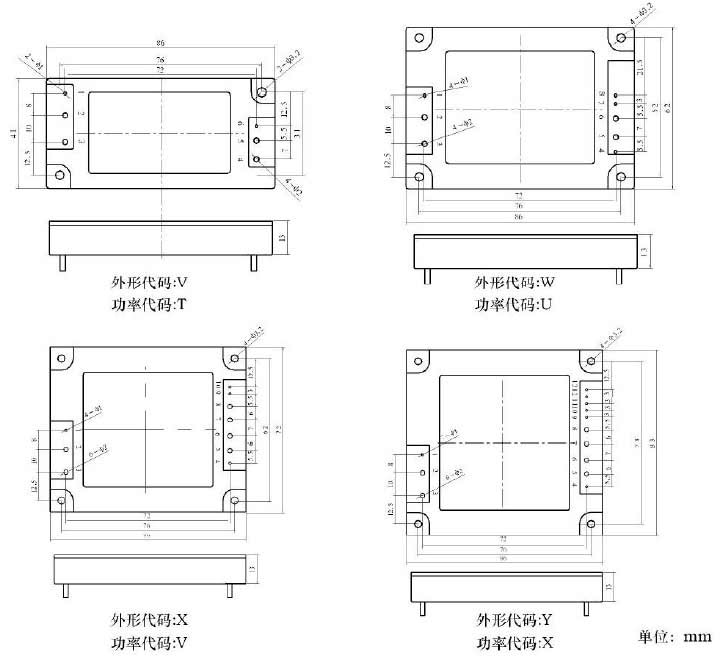

外形尺寸圖
