4NIC-IML自然散熱類電源模塊

  • 所屬型號：4NIC-IML

  • 所屬分類：4NIC-IML自然散熱類電源模塊

  • 點擊次數：
  • 發布日期：2016/12/07
  • 更多
  • 在線詢價
詳細介紹產品以實物為準 圖片僅供參考

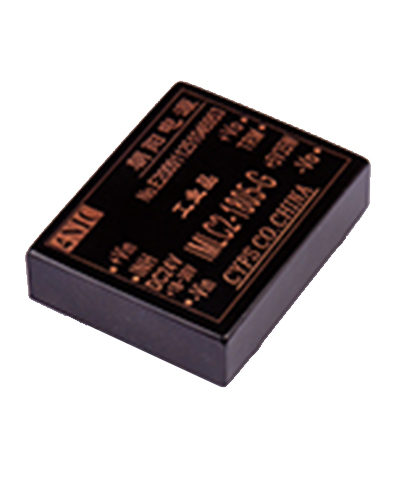

4NIC-IML自然散熱類電源模塊



傳導散熱類

      IML系列（傳導散熱）集成模塊的特點：功率密度可達到120W/in3,同時具有遙控、輸出電壓可調功能和補償功能?？蒔in to Pin替代世界通用標準型1/4磚和1/2磚的DC/DC電源模塊。


特性



輸入電壓覆蓋范圍：DC9V～80V

輸出電壓覆蓋范圍：DC3.3V～36V

輸出功率覆蓋范圍：30W～200W

最寬工作溫度范圍：-55℃～+105℃

最寬額定輸入范圍：4倍（如DC9V～36V）

最高效率：可達93%

絕緣電阻：DC500V≥200MΩ


zhuanli技術：



         一體平面散熱結構

          R網絡信號穩定技術

          效率平衡技術

          特性溫度平衡技術

          低靜態功耗技術

一般規格  詳細產品規格,請參考產品數據表



 參數

規格

      備注

      輸出電壓精度

    ±0.1 V

      全輸入范圍，全負載范圍

     電壓調整率

≤0.1%

      全輸入范圍，10%～100%負載范圍

     電壓可調范圍

 ≥10%

  電壓可調節下限D(zhuǎn)C3.2V(IMZLZ產品除外)

     電流調整率

 ≤0.5%

     全輸入范圍，空載一滿載

     遙控門限

    2.5V～4V

      僅限IMZLC，安全門限-0.5V～40W

     遙控電流

    0.4～2mA

      僅限IMZLC

     工作頻率

        200KHz～450 KHz

     固定值，不同產品有差異

     紋波電壓（Vp-p）

≤1%Vo

     20MHz帶寬

     靜態電流

3mA～40mA

     不同規格產品具有差異

     等效電容

 ≤2000PF

     固定值，不同產品有差異






                           外形尺寸（L×W×Hmm）

  基本特點和特性

      IMLZ型

      25.4×12.7×13.7

       5面屏蔽外殼，單路輸出，最高可達6W

     IMLA型

      25.4×25.4×12.7

      5面屏蔽外殼，單雙路輸出，最高可達12W

     IML2Z型

      25.4×25.4×12.7

      5面屏蔽外殼，兩路獨立輸出，最高可達12W

     IMLB型

     50.8×25.4×12.7

      5面屏蔽外殼，單雙路輸出，最高可達30W

     IMLC型

     50.8×40.6×12.7

      5面屏蔽外殼，單路輸出，最高可達45W





IMLZ系列最大功率配置表




輸入

        寬度

  輸入范圍

     （DCV）

                            輸出電壓（DC）/最大額定輸出功率（W）

   3.3V

   5V

   8V

  12V

   15V

   24V

   28V

   32V

   36V

2

06(6-12)

4

5

5

5

5

5

5

5

5

2

09(9-18)

4

5

6

6

6

6

6

6

6

2

12(12-24)

4

5

6

6

6

6

6

6

6

2

18(18-36)

4

5

6

6

6

6

6

6

6

2

30(30-60)

4

5

6

6

6

6

6

6

6

3

06(6-18)

4

5

5

5

5

5

5

5

--

3

09(8-27)

4

5

6

5

6

5

6

6

--

3

12(12-36)

4

5

6

5

6

5

6

6

--

3

15(15-45 )

4

5

6

5

6

5

6

6

--

3

    20(20-60)

4

5

6

5

6

5

6

6

--





IMLA系列最大功率配置表



輸入

       寬度

輸入范圍

    （DCV）

                              輸出電壓（DC）/最大額定輸出功率（W）

 3.3V

 5V

  8V

  12V

  15V

 24V

 28V

 32V

 36V

2

06(6-12)

8

10

10

10

10

10

   10

   10

    10

2

09(9-18)

8

10

12

12

12

12

12

12

12

2

18(18-36)

8

10

12

12

12

12

12

12

12

2

35(35-75)

8

10

12

12

12

12

12

12

12

3

09(9-27)

8

10

12

10

12

10

12

12

--

3

12(12-36)

8

10

12

10

12

10

12

12

--

3

15(15-45)

8

10

12

10

12

10

12

12

--

3

25(25-75)

8

10

12

10

12

10

12

12

--

4

09(9-36)

8

10

12

10

10

12

12

--

--

4

12(12-42)

8

10

12

10

10

12

12

--

--

4

20(20-80)

8

   10

   12

    10

10

12

12

--

--





  IMLB系列最大功率配置表



輸入

       寬度

   輸入范圍

    （DCV）

                               輸出電壓（DC）/最大額定輸出功率（W）

3.3V

 5V

 8V

 12V

  15V

  24V

 28V

 32V

 36V

2

06(6-12)

18

25

25

30

25

25

25

30

25

2

09(9-18)

18

25

25

30

25

25

25

30

25

2

18(18-36)

18

25

25

30

25

25

25

30

25

2

35(35-75)

18

25

25

30

25

25

25

30

25

3

09(9-27)

18

20

25

25

25

25

25

25

--

3

12(12-36)

18

20

25

25

25

25

25

25

--

3

15(15-45)

18

20

25

25

25

25

25

25

--

3

25(25-75)

18

20

25

25

25

25

25

25

--

4

09(9-36)

15

20

25

25

20

25

20

--

--

4

12(12-42)

15

20

25

25

20

25

20

--

--

4

     20(20-80)

15

20

25

25

20

25

20

--

--





  IMLC系列最大功率配置表




       輸入寬度

輸入范圍

  （DCV）

  輸出電壓（DC）/最大額定輸出功率（W）

3.3V

 5V

12V

15V

24V

28V

 32V

2

  09（9-18）

25

35

45

45

45

45

45

2

   18（18-36）

25

35

45

45

45

45

45

2

  24（24-48）

25

35

45

45

45

45

45

2

 30（30-60）

25

35

45

45

45

45

45

3

 10（10-30）

25

35

40

40

40

40

--

3

 15（15-45）

25

35

40

40

40

40

--

3

 20（20-60）

25

35

40

40

40

40

--

4

09（9-36）

25

35

40

40

40

--

--

4

  12（12-42）

25

35

40

40

40

--

--

4

    20（20-80）

      25

    35

     40

    40

     40

     --

   --




  IML2Z系列最大功率配置表



輸入

      寬度

     輸入范圍

  （DCV）

            輸出電壓（DC）/最大額定輸出功率（W）

2

09(9-18)

  3.3V~36V中任意兩路獨立輸出，每路輸出功率不超過6W

   總功率不超過10W

2

18(18-36)

2

35(35-75)

3

12(12-36)

         3.3V~28V中任意兩路獨立輸出，每路輸出功率不超過6W，

          總功率不超過10W

3

15(15-45)

3

25(25-75)

4

12（12-42）



           3.3V~24V中任意兩路獨立輸出，每路輸出功率不超過6W，

           總功率不超過10W



4

    20（20-80）
