開關電源的基本原理便是利用現代化電子技術，操控開關管注冊和關斷的比率和保持輸出電源安穩的一種產品。

隨著科技的前進，咱們逐步的將電源的模式有元器材組成線路轉化為集成線路，現在咱們看到最多的開關電源一般是由脈沖寬度調制PWM操控芯片和MOS管共同構成的小型、輕量化和高效率的電子設備。

開關電源說白了其實就和小孩子玩搭積木是一個原理的，咱們能夠把線路中的電阻電容等器材理解成積木中的最小單元，然后由這些最小的單元經過合理的拼裝就能形成一些模塊；就比方你要建立一輛轎車，那么你需求的便是拼裝四個輪子，一個底盤，一個車身，一個引擎蓋，一個后備箱，方向盤，座位等等，你把這些模塊拼裝好了之后，今后你需求建立其他類型的車就能夠把里面的輪子、方向盤等模塊拿出來運用，開關電源其實也是這個原理，你只要把各個模塊的功能都了解了，那么當你需求某個模塊時，就將其取出運用。

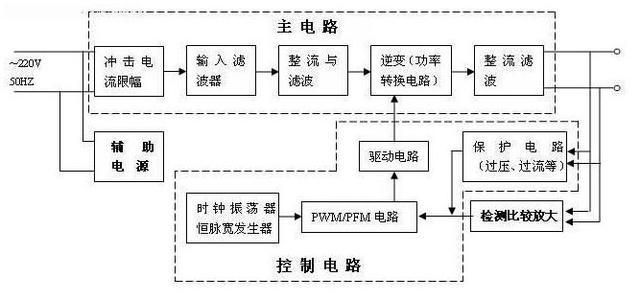

一般的開關電源從組成能夠分為四個大的模塊，分別為：主電路；操控電路；檢測電路和輔佐電路；用一張簡單的圖片來了解一下他們之間的聯絡：

從圖中，咱們能夠很容易地看出主電路這個大的模塊里包括5個小模塊，沖擊電流限幅，這個線路首要用來約束接通市電時電源瞬間發生的充電電流，咱們俗稱沖擊電流，一般的開關電源都會經過一個NTC熱敏電阻來進行約束，高端一點的開關電源還會加上TVS避雷管等一些器材進行進一步約束。

輸入濾波器，一般選用在LN線之間加上差模電感，在L/N與大地之間加上共模電感，首要有兩個功能，一個是為了濾除電網中存在的雜波，另一個是為了阻止電源自身發生雜波傳輸反應給電網。

整流濾波電路，這個電路就比較常見了，幾乎所有電源都會運用到，首要功能便是將AC電壓轉化成比較平穩的DC電壓，整流功能一般選用整流橋堆或許二極管來實現，濾波線路一般選用LC線路，或許濾波效果更加好一點的π型濾波線路。

功率轉化電路，也便是咱們電源的心臟部分，其中最首要的元器材便是變壓器，經過變壓器繞組的不同來將高壓直流轉化為低壓直流，詳細計算能夠參閱之前變壓器設計部分。

輸出整流濾波線路，一般選用輸出二極管加上π型濾波線路進行組合。

檢測電路就比較簡單，首要包括各種的保護線路和反應線路，從主電路中檢測各個信號是否正常，然后反應給操控電路進行調整。

操控電路便是咱們通常說的PWM線路，這個線路首要經過調理占空比來對輸出電壓進行調理，當然還有兩種調理方式，一種叫做PFM，這個是經過調理頻率對電源輸出進行調理，另一種便是PWM和PFM的結合體。

輔佐電源，在一般的開關電源里稱為Standby線路，這個線路一般效果是起到供給輔佐電壓的效果，最常見的便是經過線路得到一個安穩的VCC電壓，然后供給給各個芯片。
