開關電源大致由主電路、

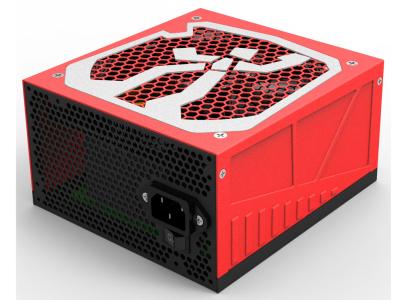

開關電源

開關電源

控制電路、檢測電路、輔助電源四大部分組成。

1、主電路

沖擊電流限幅：約束接通電源瞬間輸入側的沖擊電流。

輸入濾波器：其作用是過濾電網存在的雜涉及阻礙本機產生的雜波反饋回電網。

整流與濾波：將電網交流電源直接整流為較滑潤的直流電。

逆變：將整流后的直流電變?yōu)楦哳l交流電，這是高頻開關電源的部分。

輸出整流與濾波：依據負載需求，供給穩定可靠的直流電源。

2、控制電路

一方面從輸出端取樣，與設定值進行比較，然后去控制逆變器，改動其脈寬或脈頻，使輸出穩定，另一方面，依據測試電路供給的數據，經維護電路辨別，供給控制電路對電源進行各種維護措施。

3、檢測電路

供給維護電路中正在運轉中各種參數和各種外表數據。

4、輔助電源

實現電源的軟件（長途）發動，為維護電路和控制電路（PWM等芯片）工作供電。
