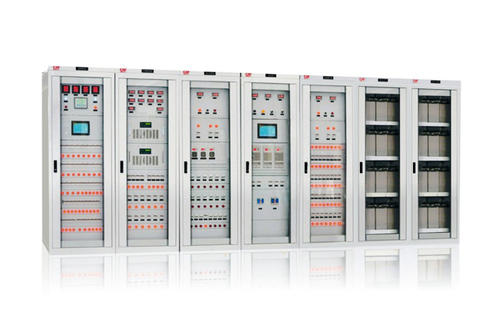

蓄電池組數：2組。

蓄電池型式：閥控式密封鉛酸蓄電池。

蓄電池組容量：在300Ah、400Ah、500Ah、600Ah、700Ah、800Ah中選擇，詳細見專用條款部分。

蓄電池個數：110V體系52只，220V體系104只。

高頻充電設備數量：見專用條款。

直流電源體系應裝備：總監控單元、110V高頻開關電源模塊（110V直流電源體系）/220V高頻開關電源模塊（220V直流電源體系）、48V通訊電源模塊、雷擊浪涌吸收器、儀表、電壓電流收集設備、絕緣檢測設備、蓄電池管理單元等。

具備C級防雷保護功用并帶有遙信報警信號。

應滿意在運轉中兩段母線切換時不中止供電的要求。切換過程中允許兩組蓄電池短時并聯運轉。

兩段母線選用刀開關聯絡，每組蓄電池及充電設備應別離接入不同母線段。正常運轉時，充電設備由兩段380V交流電源經廠家內置的交流電源自投設備切換后供電，將交流整流為直流電后，通過雙投刀熔開關別離接入充電母線和饋電母線，另設蓄電池上母線刀熔開關。如果有公用充電設備則輸出通過雙投刀熔開關別離接至兩組蓄電池。

直流電源體系開關應選用高分?jǐn)嘀绷鲾嗦菲鳎舷录?jí)斷路器應滿意選擇性合作要求，各斷路器應裝備跳閘報警觸點，一個站的直流斷路器原則上應選用同一制造廠系列產品。

蓄電池組等重要方位的熔斷器、開關應裝有輔佐觸點，并引至端子排。

饋線開關帶報警及輔佐信號觸點，有信號指示通斷狀態并配收集模塊收集方位及跳閘信號，收集模塊通過通訊發信號到總監控單元。

直流主母線及接頭，應能滿意相關規范要求的通流才能，母線應有阻燃絕緣套管。

直流選用放射狀結構供電，嚴禁環路。

直流電源體系不設降壓設備。

設備應滿意GB/T 17626關于電磁兼容、抗干擾的要求（詳細項目為靜電放電抗擾度實驗、電快速瞬變脈沖群抗擾度實驗、浪涌（沖擊）抗擾度實驗、振蕩波抗擾度實驗等）。

直流分電屏為雙電源進線，別離來自兩段母線。

直流饋電屏及直流分電屏上應裝設絕緣檢測設備。

充電柜（或主饋線柜）應裝設專用的蓄電池放電實驗回路。

直流分電柜每面柜內少裝置48路的直流饋出開關，別離接于兩段直流母線匯流排上，詳細路數見專用條款，饋出端子正負之間應加不少于1只隔離端子。

直流主饋電柜每面柜內多裝置36 路的直流饋出開關，詳細路數見專用條款。

匯流排和主電路導線相序和色彩應符合GBJ 149規范。

柜內元件的布置應便于裝置和維護。

110V/220V高頻開關電源模塊

2.1 主要技術參數

交流輸入額外電壓：三相380V。

交流輸入額外頻率：50Hz。

直流額外輸出電壓：110V/220V。

額外輸出電流：40A（110V直流電源體系）/20A（220V直流電源體系）。

功率因數：≥0.90。

穩流精度：≤±1。

穩壓精度：≤±0.5。

紋波系數：≤0.5 （選用峰—峰值核算）。

功率：≥90。

軟啟動時間：2s～10s。

高頻模塊并聯工作時輸出電流不均衡度：<±5%。（以上內容全部來源于網絡，如有問題請聯系我刪除）
