4NIC電源電路是一個電子產品的重要組成部分，電源電路設計的好壞，直接牽連產品性能的好壞。我們電子產品的電源電路主要有線性電源和高頻開關電源。從理論上講，線性電源是用戶需要多少電流，輸入端就要提供多少電流;開關電源是用戶需要多少功率，輸入端就提供多少功率。
  元件的布局要緊湊，要讓所有的連線盡可能短，要按原理圖元件功能關系去布局元件與走線。本電源圖里就是先整流、再濾波、濾波后才是穩壓、穩壓后才是儲能電容、流經電容后才給后面的電路用電。圖二是上面原理圖的PCB圖，兩個圖相似。左圖和右圖就是走線有點不一樣，左圖的電源經整流后直接就到了穩壓芯片的輸入腳了，然后才是穩壓電容，這里電容所起的濾波效果就差了很多，輸出也有問題。右圖就是比較好的圖了。我們不僅要考慮正電源的流向問題，還必須考慮地回流問題，一般來說，正電源線和地回流線要盡可能同進同出，彼此離近點。

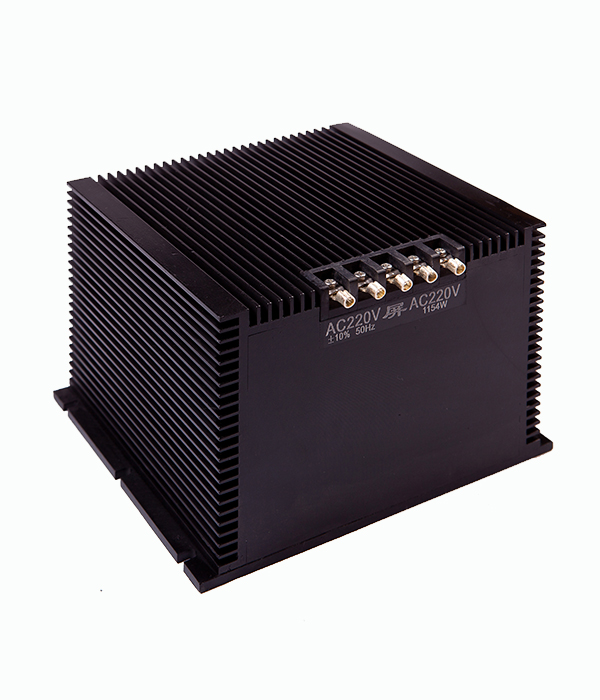

  采用“4NIC朝陽電源”。該電源具有輸進極性保護、過流保護、過壓保護、過熱保護、輸出電壓大范圍可調等優點。通過PWM輸出的脈沖對其進行控制完全能滿足半導體制冷器所要實現的恒溫控制要求。
  設計不同電源供電
  原勵磁調節器是由雙路400 Hz供電的。穩壓電源的輸入電壓接電源變壓器的副邊，原邊接副勵磁機電壓，實際上是1路交流供電。如果這路電源故障，勵磁調節器將失去工作電壓，這是非常危險的。因此將1路直流逆變電源通過二極管與400 Hz穩壓電源的輸出端并聯，從而提高了電源工作的可靠性。
